Systém LED hliníkových profilů do sádrokartonu MOD-KOL-50 |stříbrná anoda

Účel produktu
- pro vytváření profesionálních LED svítidel s difuzorem v jedné rovině s povrchy stropu nebo stěny
- pro vytváření servisovatelných LED svítidel
- pro vytváření LED svítidel s možností získání faktoru oslnění UGR < 19

Instalace

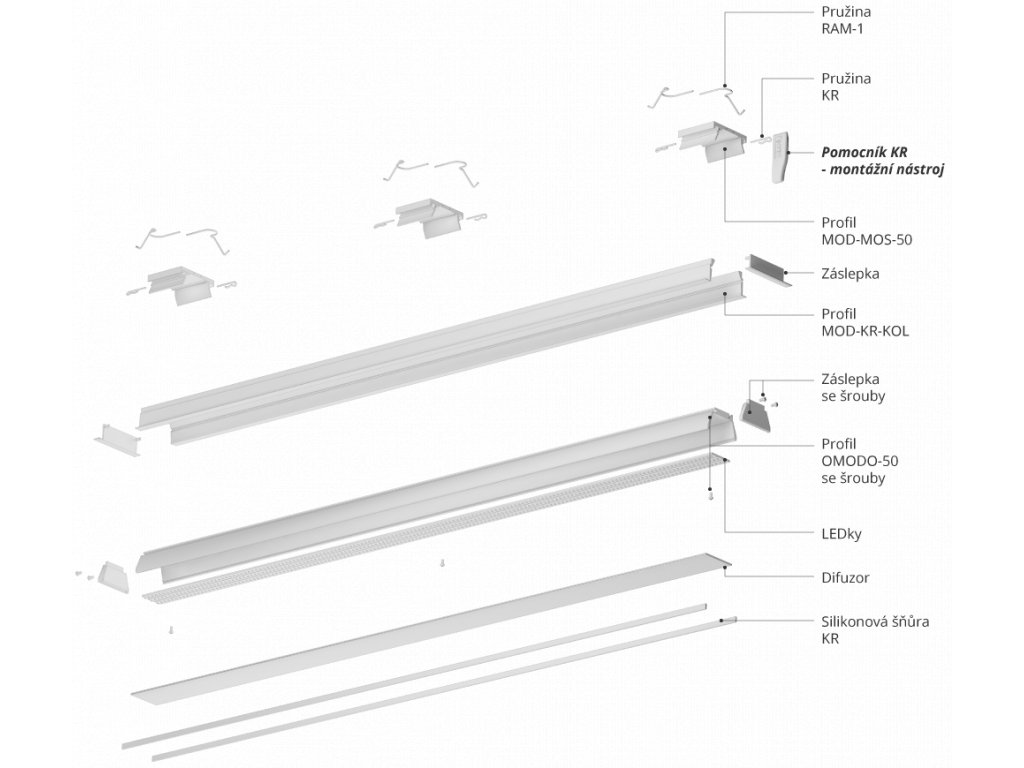

- vsazení "montážního profilu" (RAM-KOL-50) do povrchu sádrokartonového stropu a upevnění montážních pružin RAM-1,
- montáž "jádra" svítidla (OMODO-50) do "montážního profilu" (RAM-KOL-50) pomocí zajišťovacích šroubů

Další informace
- svítidla MOD-KOL-50 jsou určena pro 3 LED pásky (10 mm šířka) nebo 4 pásky (8 mm šířka) nebo 1 proudový LED modul do šířky 24 mm
- svítidlo je navrženo tak, aby "jádro" svítidla (profil s LED pásky, zdrojem, kabely a záslepkami) jako celek, bylo možné předem připravit (v továrních podmínkách)
- v místě určení montáže lze připravené ("vyzbrojené") „jádro“ (OMODO-50) instalovat do dříve namontovaného montážního profilu (RAM-KOL-50)

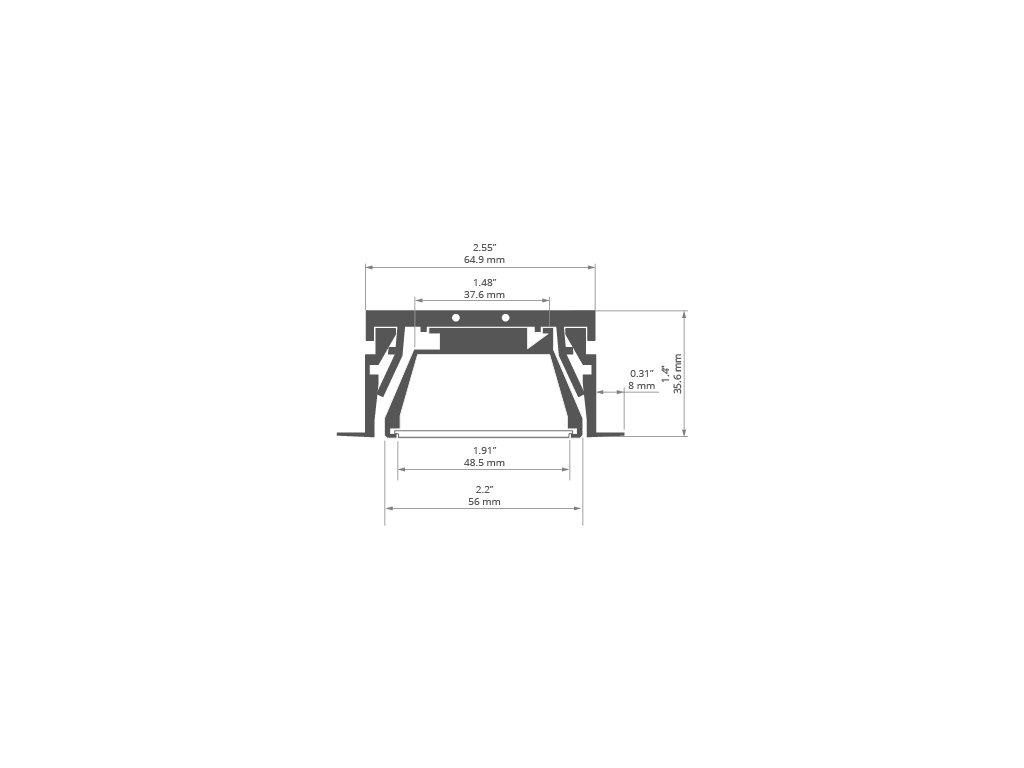

- rozměry montážní drážky v sádrokartonové desce pro RAM-KOL-50: od 66 mm do 71 mm
- na každý 1m svítidla by měly být použity dva zajišťovací šrouby. Pro svítidla kratší než 1 m, ne méně než 2 šrouby.
- mezery mezi hranami montážního profilu a "jádrem" svítidla je možné ukončit pomocí silikonové šňůry, určené pro tento účel (silikonová šňůra je součástí systému)
